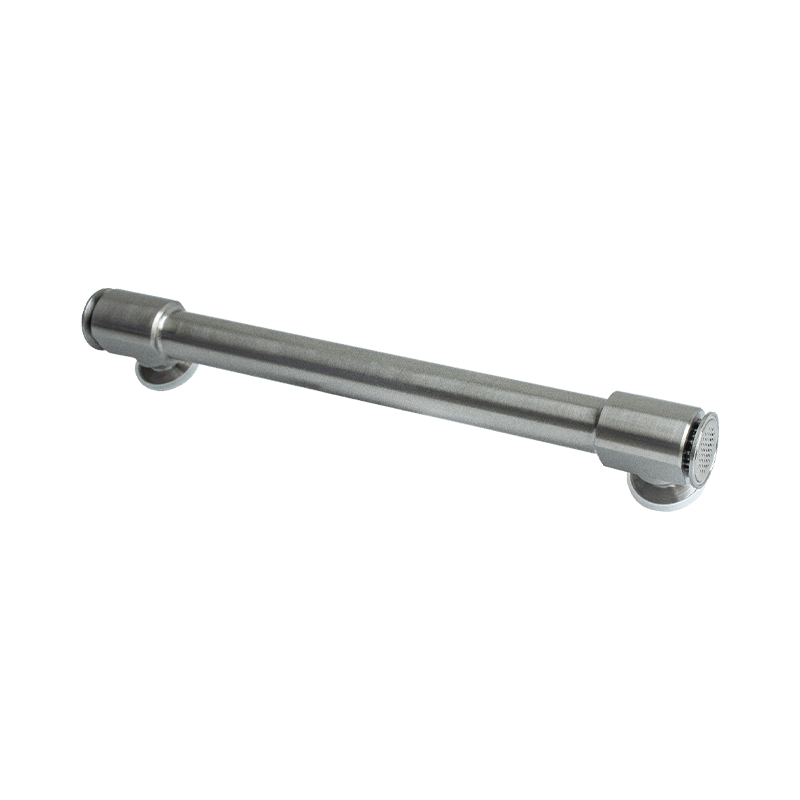

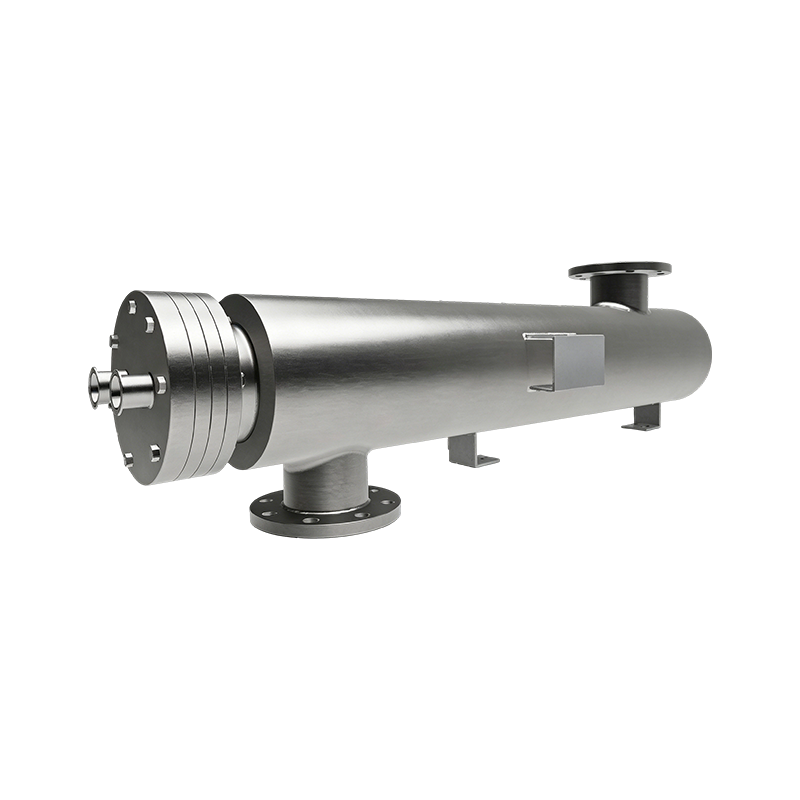

Trocador de calor sanitário DTS (dupla placa tubular)

EU. Vantagens do design

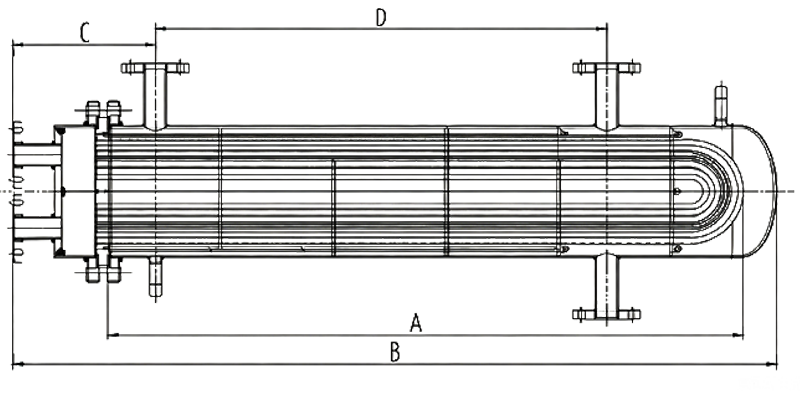

· Design de tubo em U: apresenta um design de tubo em U, recomendado especificamente pela ASME, com uma estrutura exclusiva que garante desempenho confiável.
· Suporte profissional de design: aproveitando anos de experiência na fabricação de trocadores de calor, juntamente com software de seleção especializado e bancos de dados, para garantir uma seleção precisa do produto.
· Design sem juntas de expansão: um design inovador sem juntas de expansão reduz o risco de mau funcionamento e diminui os custos de manutenção.
EU. Garantias de desempenho
·Alta eficiência e economia de energia: o design ideal da velocidade do fluxo interno controla rigorosamente a queda de pressão dentro dos limites especificados pelo cliente, maximizando a eficiência da transferência de calor. Além disso, margens de design razoáveis são incorporadas para aumentar a capacidade de processamento até certo ponto, atendendo às necessidades de crescimento do negócio.
·Durabilidade e segurança: o uso de um design de tubo de placa dupla asséptico, espessado e forjado melhora significativamente o desempenho de segurança e a resistência à fadiga, garantindo uma operação estável a longo prazo.
III. Análise Científica
・Conformidade com os padrões da indústria: seguindo as recomendações da TEMA, fatores de incrustação são aplicados a cada projeto para garantir a operação estável do equipamento a longo prazo.
·Análise abrangente e precisa: cada relatório de projeto inclui pontos de pressão precisos para paredes de tubos e invólucros (com base nos pontos de pressão aprovados) e passa por análise de vibração e ressonância de 100%. Para todos os trocadores de calor multipassagens (tubos retos ou tubos em U), análises precisas de contracorrente e fluxo cruzado são conduzidas para otimizar de forma abrangente a eficiência da transferência de calor.
・Cálculos transparentes: a área de transferência de calor é calculada apenas para as seções retas do tubo; as curvas em U são excluídas dos cálculos de transferência de calor. O método de cálculo é claro e transparente, proporcionando-lhe uma compreensão imediata.

· O design de chapa de tubo duplo evita contaminação cruzada.
· Projeto de drenagem lateral para drenagem completa do produto.
· Projetado de acordo com os requisitos da FDA e CGMP, oferecendo opções de design flexíveis.

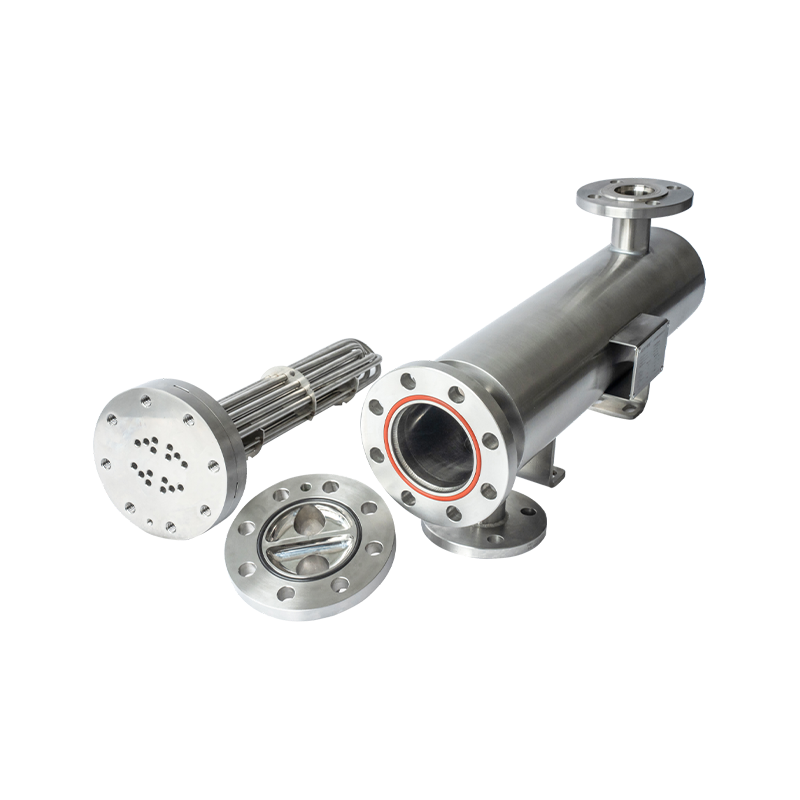

· O produto flui através do feixe de tubos internos no lado do produto, enquanto o meio de resfriamento flui na direção oposta através do feixe de tubos externos. As extremidades do feixe de tubos de troca de calor são fixadas por folhas de tubo duplo, que também servem como pontos de detecção de vazamentos para evitar contaminação cruzada bidirecional entre o produto e o meio de resfriamento.
· A unidade pode ser instalada vertical ou horizontalmente, principalmente com base nas necessidades de espaço do cliente. Para facilitar a instalação, os suportes de elevação e montagem são pré-soldados ao trocador de calor na fábrica.
· Projetado como um refrigerador de entrada de água para sistemas de injeção de água e água pura.
· Os tubos de troca de calor são feitos de aço inoxidável SUS316L importado; o diâmetro externo dos tubos é projetado e fabricado de acordo com as especificações do usuário.
· Entre em contato com nossa empresa para parâmetros de engenharia específicos; podemos personalizar projetos com base nos requisitos do usuário.

Especificações técnicas
EU. Características do processo
Utilizamos um processo avançado de expansão hidráulica para unir os tubos e defletores. Este método reduz significativamente os danos superficiais causados pela expansão do rolo, como durante o processo de têmpera e quando os tubos são diluídos pela expansão. Além disso, todos os nossos tubos monolíticos bidirecionais de parede fina reduzem efetivamente o estresse na interface tubo-defletor, garantindo consistência
minimizando o tempo de manutenção e prolongando a vida útil do equipamento.
EU. Processo de Inspeção Pré-embarque
Cada trocador de calor passa por testes rigorosos antes do envio:
· Testes de desempenho: testes hidrostáticos (para verificar a estabilidade do equipamento sob pressão de fluido), testes de permeação de combustível com análise de raios X (para verificar vazamentos de combustível e problemas estruturais internos) e desempenho verificado por computador.
· Inspeção de superfície: uso de um perfilômetro de superfície para garantir que a rugosidade da superfície (valor Ra) de superfícies polidas e eletropolidas seja inferior a 0,25 μm.
· Inspeção abrangente: inspeção visual e endoscópica, codificação e verificações de conformidade de acordo com os padrões TEMA.
III. Normas de conformidade
· ASME BPE-2005 (Padrão de Equipamentos de Bioprocessos da Sociedade Americana de Engenheiros Mecânicos)
· ASME UM, NBR&R (Normas Industriais Relevantes)
· Registro Canadense (CRN)
· CE/PED (Diretiva da UE sobre Certificação CE e Equipamentos de Pressão)

Teste, inspeção e limpeza de equipamentos
EU. Itens de teste
· Teste de retenção de pressão: testa o desempenho de retenção de pressão do equipamento.
· Teste de Drenabilidade: Verifica se o equipamento consegue drenar completamente o meio interno.
· Teste de rugosidade da superfície: mede a rugosidade da superfície do equipamento para garantir que o valor de Ra para superfícies polidas mecânica e eletroquimicamente seja inferior a 0,25 μm.
· Inspeção endoscópica: inspecione a condição interna do equipamento usando um endoscópio.
· Inspeção de explosão interna pré-embalagem: realize uma inspeção de explosão interna antes de embalar para garantir que o interior esteja livre de detritos.
· Verificação da funcionalidade do computador: verifique as funções relevantes do sistema do computador.
EU. Validação e Padrões
· Verificação da integridade do documento de validação: verifique se toda a documentação relevante está completa.
· Teste de fotômetro de superfície: meça a refletância da superfície usando um fotômetro.
· Padrões de inspeção de luz e endoscópio: em conformidade com os padrões TEMA.
Outras Normas:
Incluindo ASME BEP 2005, ASME U, U, NBR & R; Registro Canadense (CRN), CE/PED.

EU. Personalização e Força
· A personalização está disponível. As juntas sem costura são criadas usando equipamentos importados, garantindo alta resistência e uma longa vida útil.
EU. Precisão do tubo
· Os raios de curvatura atendem aos requisitos da ASME, e o contato do tubo dentro das curvas em U é excelente. (ASME: Sociedade Americana de Engenheiros Mecânicos)
· A rugosidade da superfície interna varia de 0,3 μm a 0,6 μm (para tubos de eletrodos sem costura); para tubos soldados de qualidade sanitária, a rugosidade não excede 0,75 μm.
III. Padrões de Design
· O design do tubo em U está em total conformidade com o padrão ASME BPE 200S e segue rigorosos procedimentos de QA/QC.
4. Projeto de transferência de calor
· A área de transferência de calor é calculada com base apenas nas seções retas do tubo; curvas em U não estão incluídas.
V. Vantagens Estruturais
・O design de placa dupla forjada, espessada e asséptica garante segurança e resistência à fadiga.
・Design sem juntas de expansão.
